Pojedinosti o proizvodu

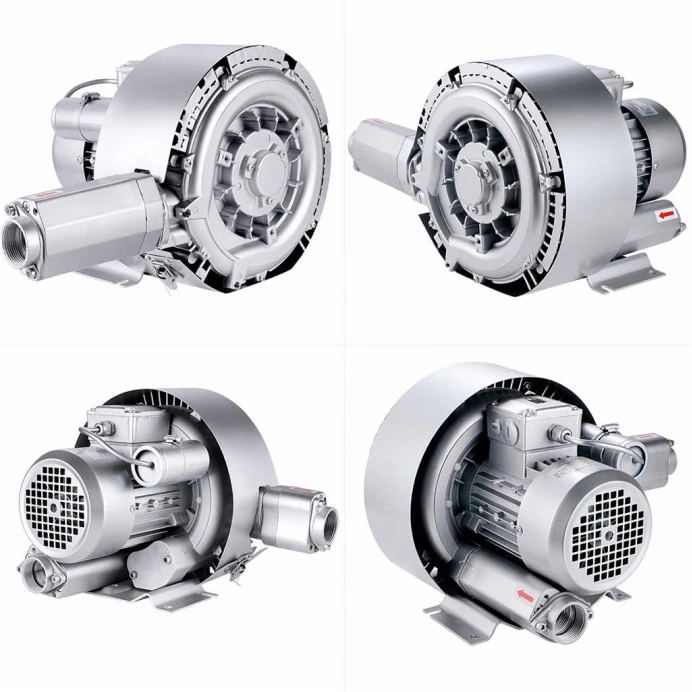

Fotografije aluminijskog kućišta dvostupanjskog vrtložnog ventilatora prikazuju 2XGB 720HH57, najsnažniji model u seriji, koji isporučuje 7,5 kW izlazne snage kroz dvo-ciklus rotora unutar-aluminijskog kućišta zrakoplovne klase. Stvarne-snimke prikazuju cijelu jedinicu iz prednje, stražnje i kutne perspektive, naglašavajući prirubničke konektore s navojem velikog-promjera i opsežnu radijalnu i uzdužnu mrežu rashladnih rebara koja raspršuje toplinu tijekom kontinuiranog-radnog rada. Ilustracije unutarnje strukture otkrivaju dvostruke rotore postavljene u nizu na zajedničkoj osovini, namot motora od čistog bakra sa svojim prepoznatljivim izgledom sjajnog bakra i zabrtvljeni sklop ležaja ocijenjen za 180 stupnjeva Celzijusa. Detaljni-snimci materijala dokumentiraju fosfatiranu elektrostatičku-površinu lakiranu, brtvu-zabrtvljeni spoj kućišta pumpe, gustu spužvu za-upijanje zvuka kanala prigušivača i tešku-zavarenu čeličnu osnovnu ploču. Tablica specifikacija potvrđuje protok zraka od 320 kubičnih metara na sat, vakuum -440 mbar i kompresiju od 570 mbar na 50 Hz iz jedinice teške 73 kilograma. Slike aplikacije ilustriraju puhalo primijenjeno u industrijskim sustavima za sakupljanje prašine, centraliziranu oporabu otpada u tekstilnim i strojarskim radionicama i čišćenje tvorničkih podova. Dvostupanjsko aluminijsko kućište vrtložnog ventilatora donosi maksimalnu pneumatsku snagu sa strukturnom izdržljivošću u zahtjevna proizvodna okruženja diljem svijeta.
Tablica parametara vrtložnog ventilatora s dvostrukim impelerom i objašnjenje kompletnih dimenzija instalacije stroja
- Tablica performansi vrtložnog ventilatora s dva rotora
|
Naziv proizvoda |
2XGB 720HH47 Dvostruka vrtložna zračna pumpa |
|
Frekvencija |
50Hz / 60Hz |
|
Nazivna snaga |
5,5 kW / 6,3 kW |
|
Izlazni napon |
345-415Δ600-720Y / 380-480Δ660-720Y |
|
Nazivna struja |
13.3/7.7 Y / 13.3/7.7 Y |
|
Maksimalni protok zraka |
320 m³/h / 385 m³/h |
|
Maksimalni vakuum |
-440 mbar / -440 mbar |
|
Maksimalni tlak |
500 mbar / 500 mbar |
|
Buka |
73 dB(A) / 76 dB(A) |
|
Težina |
66 kg |

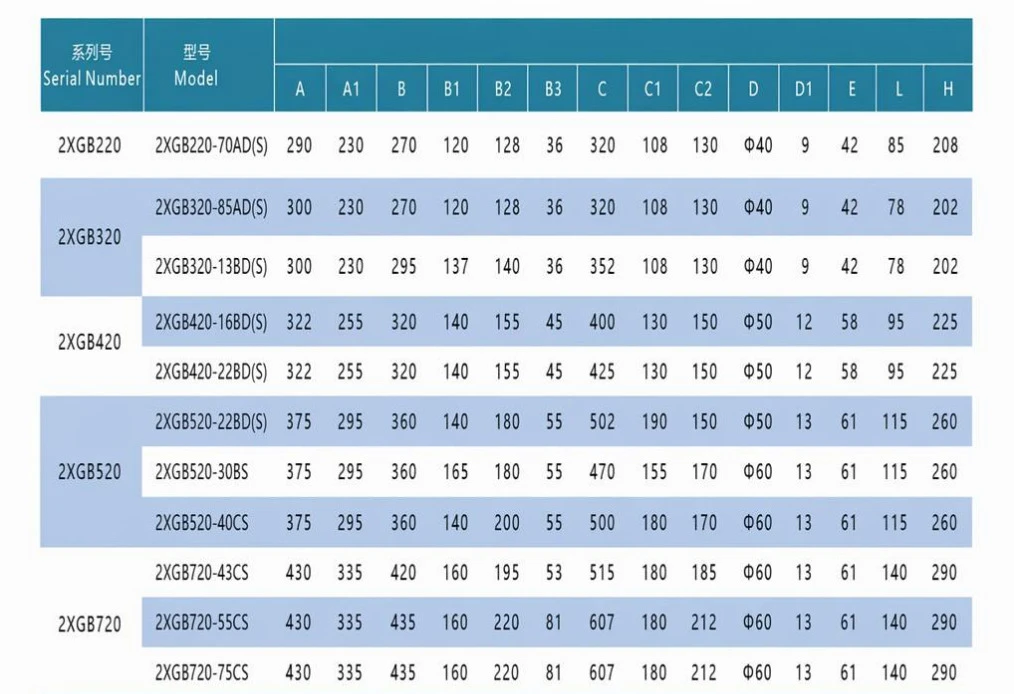

- Objašnjenje dimenzija instalacije vrtložnog ventilatora s dva rotora

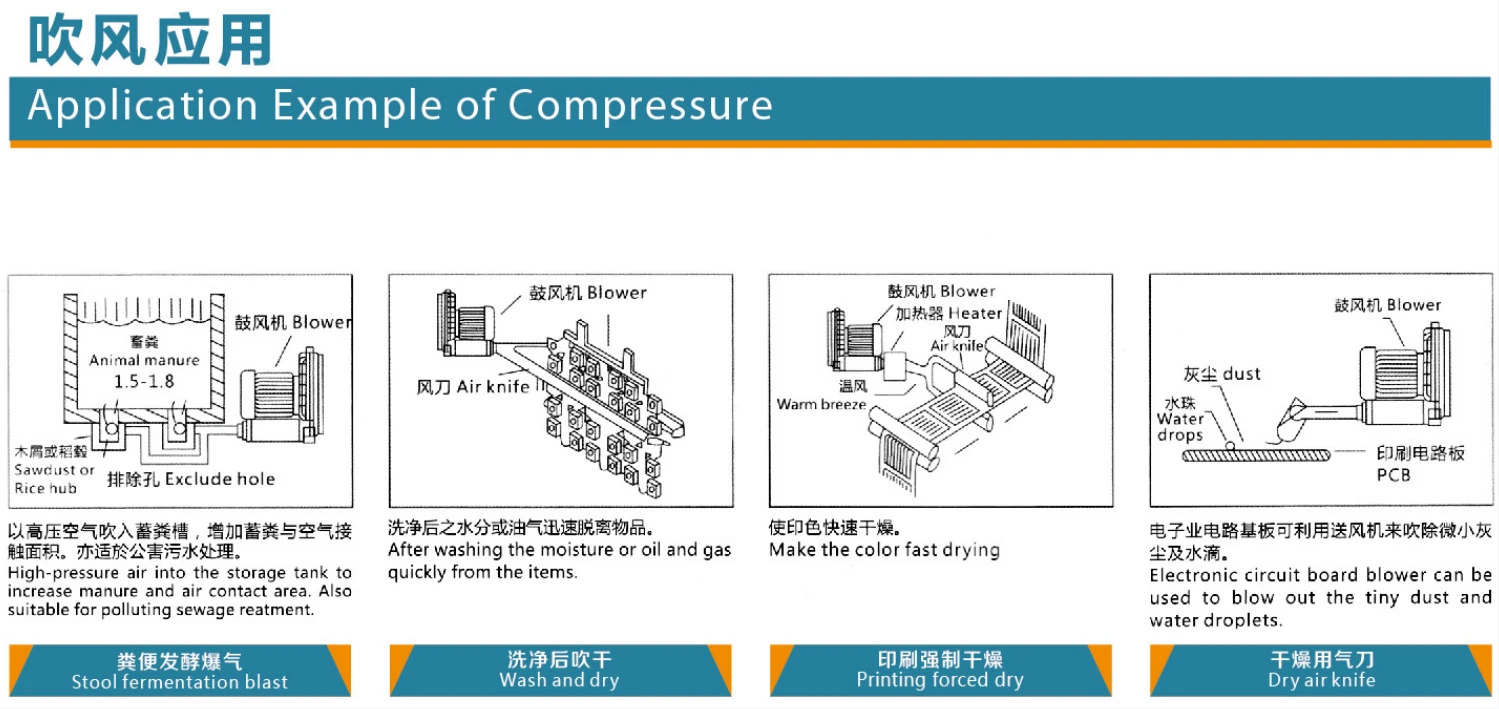

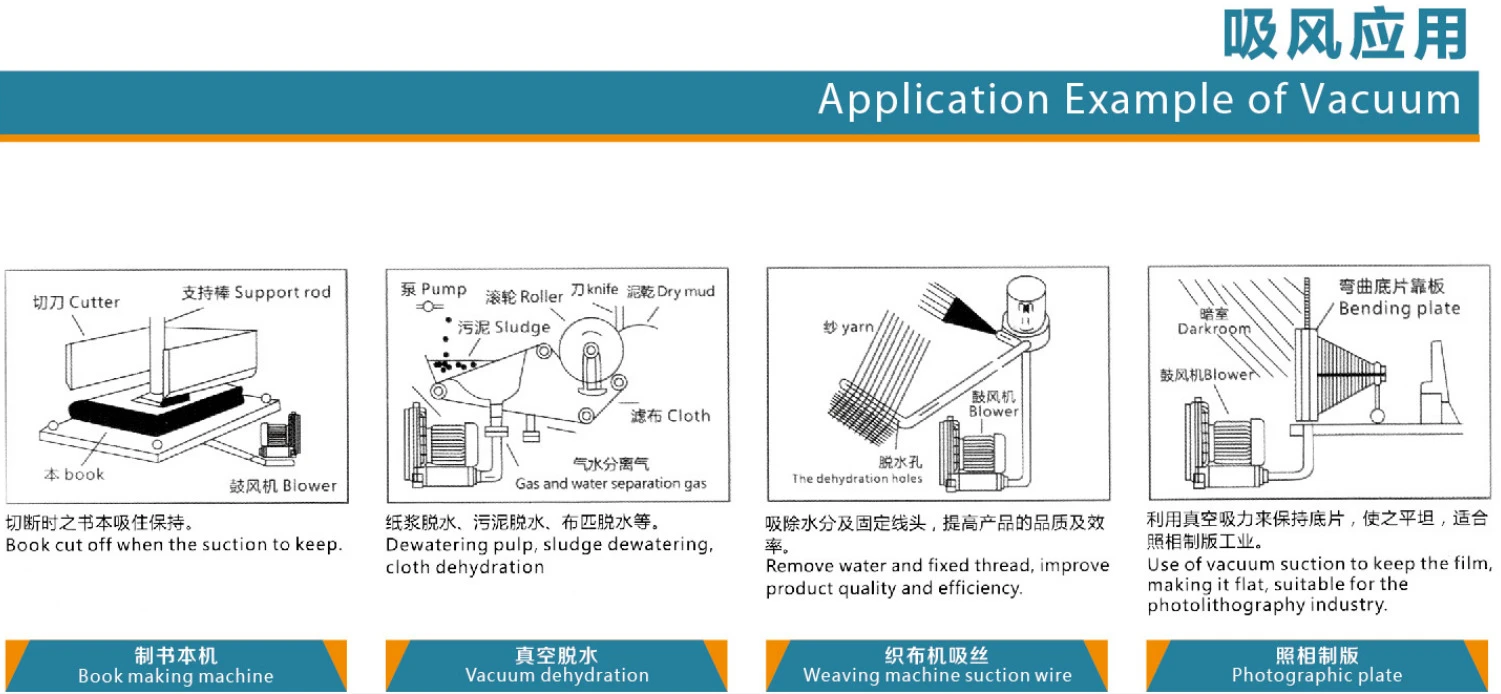

Uvod u scenarije primjene
Održavanje urednog tvorničkog prostora ključno je za sigurnost i vrijeme rada strojeva. Naši puhači srce su sustava "industrijskog skupljanja prašine", osiguravajući trajno usisavanje potrebno za izvlačenje ostataka kose, metalnih strugotina i plastičnih ostataka iz obradnih centara. Ovo štiti osjetljive zupčanike od abrazivne prašine i sprječava nakupljanje zapaljivog materijala. Za oporabu otpada, puhalo se koristi za "otpuhivanje papirnatih traka i ukrasa od tkanine" u centralizirane spremnike za prikupljanje. S motorom od 100% bakrene-žice i zrakoplovnim aluminijskim kućištem, jedinica je napravljena za kontinuiranu industrijsku upotrebu 24/7. Bilo da se koristi za lokalizirano usisavanje na glavi stroja ili centralizirano čišćenje radionice, ovaj puhač pruža moćno i pouzdano rješenje.
Tijek rada prilagođene obrade
Pakiranje i transport

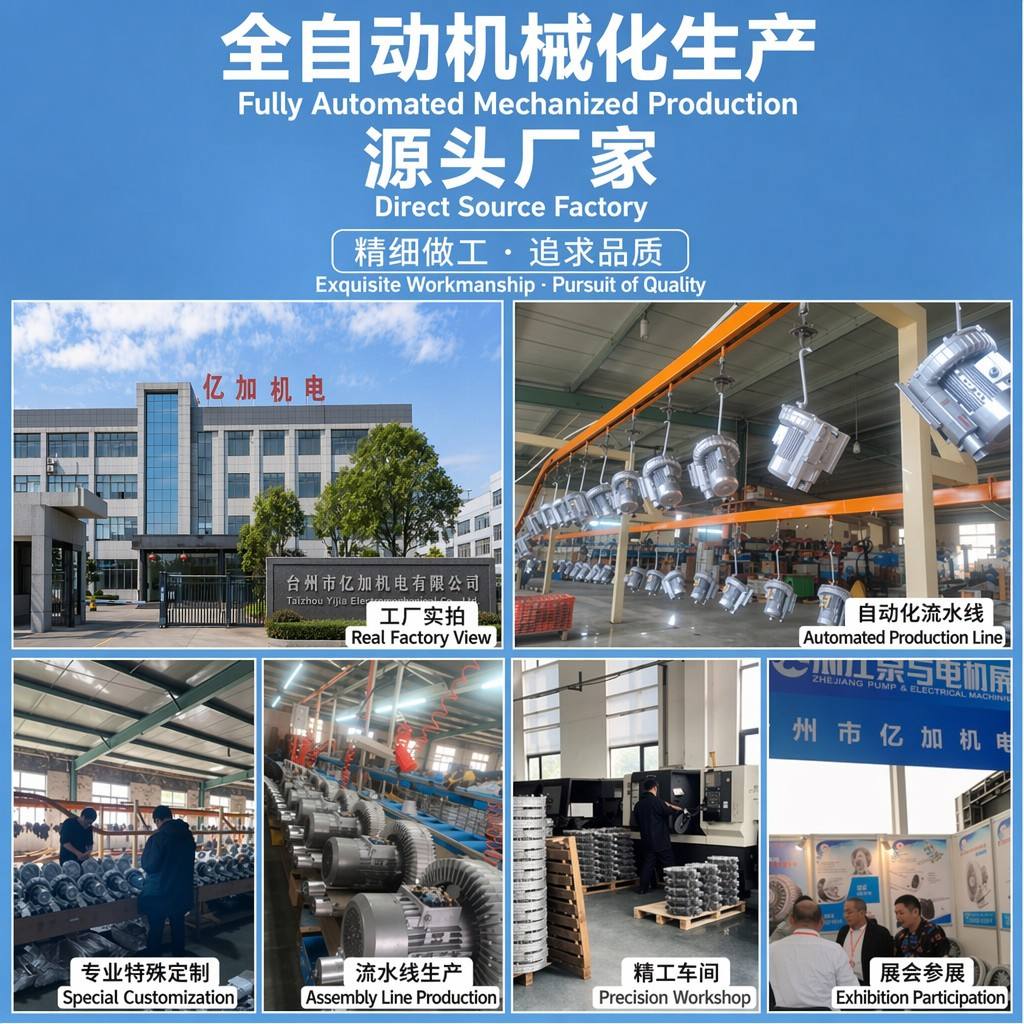

Uvod u tvornicu
FAQ
1. P: Zašto kućišta imaju toliko peraja?
O: Ova rebra povećavaju površinu za hlađenje zrakom, što je ključno za održavanje niskih radnih temperatura.
2. P: Je li aluminijska legura ADC12 ili slične kvalitete?
O: Koristimo -legure aluminija s visokim sadržajem silicija slične ADC12 za izvrsnu fluidnost lijevanja i strukturnu čvrstoću.
3. P: Širi li se kućište mnogo kada je vruće?
O: Ne, legura je odabrana za nisko toplinsko širenje kako bi se zadržali mali razmaci između impelera i ljuske.
4. P: Je li unutrašnjost kućišta pumpe premazana?
O: Standardna završna obrada je čisto precizno-strojno obrađeni aluminij kako bi se osigurala maksimalna učinkovitost protoka zraka.
5. P: Može li kućište izdržati unutarnji udar od 600 mbar?
O: Da, tlak pucanja naših kućišta je nekoliko puta veći od maksimalnog nazivnog radnog tlaka.
6. P: Kako je tijelo pumpe spojeno s motorom?
O: Preko precizno-obrađenog kućišta ležaja koje osigurava savršeno poravnanje osovine i impelera.
7. P: Je li stražnji ventilator dovoljno snažan za tropsku klimu?
O: Da, ventilator je dimenzioniran da omogući dovoljan protok zraka preko motora čak i pri temperaturama okoline od 45-50 stupnjeva.
8. P: Jesu li noge za montiranje dio glavnog odljevka?
O: Ne, obično su dio čvrste čelične temeljne ploče-da bi se omogućila bolja izolacija od vibracija.
9. P: Je li razvodna kutija vodonepropusna-?
O: Da, zapečaćen je-brtvom i koristi profesionalne uvodnice kako bi zadovoljio standard zaštite IP55.
10. P: Mogu li sam obojati puhač u drugu boju?
O: Da, ali izbjegavajte bojanje preko rebara za hlađenje ili pločice s nazivom jer će to utjecati na rasipanje topline.
